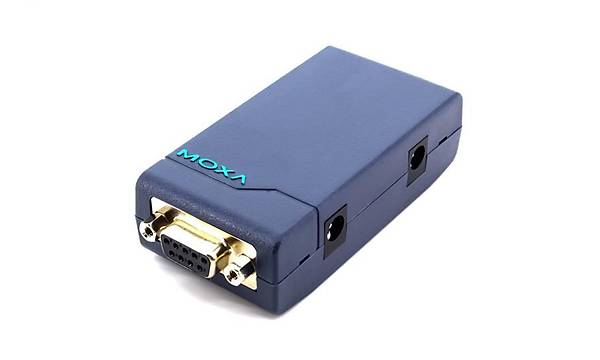

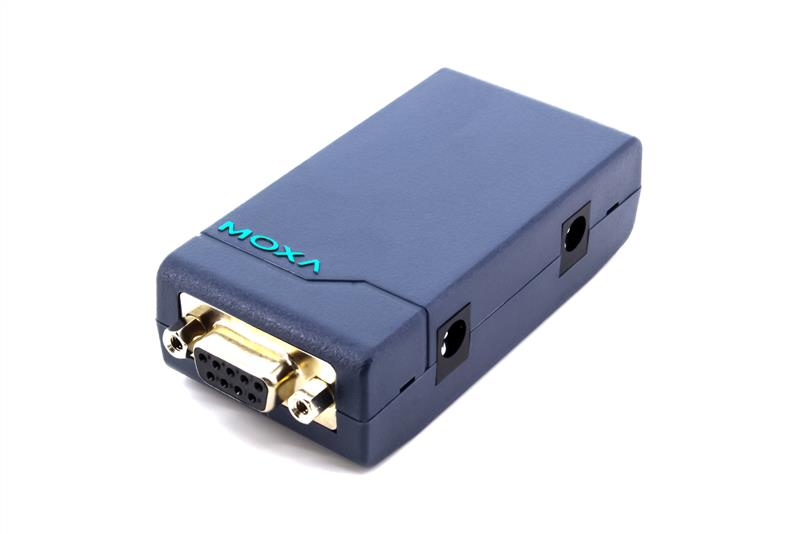

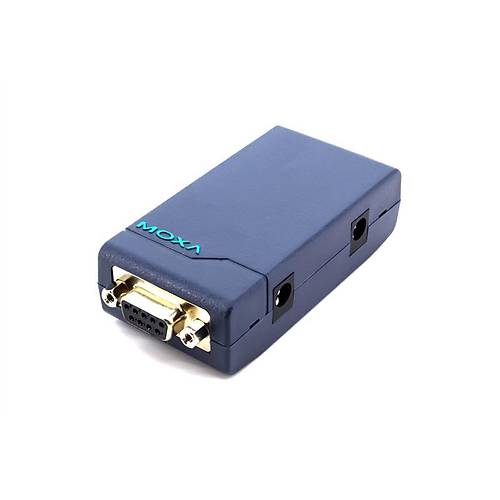

*TCC-82, (2) 50 cm USB güç kablosuyla (CBL-USBAP-50) birlikte gelir. TCC-82, kompakt, endüstriyel sınıf bir pakette iki RS-232 cihazı arasında çift yönlü seri iletişim için tam elektriksel izolasyon sağlar. RS-232 bağlantısının her iki tarafı da yıldırım dalgalanmalarına, kazara oluşan yüksek gerilim kısa devrelerine ve topraklama döngülerine karşı mükemmel koruma sağlamak üzere optik olarak yalıtılmıştır. Yerleşik, geniş aralıklı izolatörler, 1 dakika boyunca girişten çıkışa 4 KV'den fazla rms'ye dayanabileceklerinden emin olmak için test edilmiştir. Bu, TCC-82'nin yalnızca genel seri veri iletişiminin gereksinimlerini değil aynı zamanda endüstriyel otomasyon ve tıbbi uygulamaların gerektirdiği yüksek standartları da karşıladığı anlamına gelir. TCC-82, TxD ve RxD veri hatlarını korur ve ayrıca RS-232 uygulamalarınızın tam korumasını sağlamak için toplam 4 izole kanal için RTS ve CTS el sıkışma hatlarını korur. Harici Güç Kaynağı Gerekli Değil TCC-82, bağlantı noktasından güç alan çalışmayı destekler; bu, doğrudan bağlı seri cihazlardan güç alabileceği anlamına gelir. Sinyalin yüksek veya düşük olmasına bakılmaksızın RS-232 TxD, RTS veya DTR hatlarından güç alınarak harici güç kaynağı ihtiyacı ortadan kaldırılır. Ancak, el sıkışma hatları mevcut değilse, seri kablo çok uzunsa veya seri aygıt düşük güçlü bir aygıtsa harici güç kullanılabilir. Harici güç için TCC-82, 5 ila 12 VDC adaptör veya USB güç kablosu kullanabilir. Bağlantının her iki tarafına da bağımsız olarak güç verildiğini unutmayın; dolayısıyla gerekirse bir taraf port gücüne, diğer taraf ise harici bir güç kaynağına güvenebilir. TCC-82'yi kurarken tüm çıkış sinyallerini bağlamanızı öneririz. TCC-82, sisteminiz tarafından kullanılmasa bile bu sinyallerden güç alır. Uygulamanız tam 4 KV izolasyon gerektiriyorsa, harici güç kaynağını seçerken dikkatli olunmalıdır. Çoğu ticari güç kaynağı, birincil ve ikincil sargılar arasında yalnızca 1500 VAC izolasyon sağlar. TCC-82'nin her iki tarafı için de harici güç kullanıyorsanız, her biri yeterli izolasyon korumasına sahip ayrı güç kaynaklarının kullanıldığından emin olun.

Özellikler 1 dakika boyunca 4 kanal 4 KV RMS izolasyonu Harici güç kaynağı desteklenir ancak gerekli değildir 15 KV seri ESD koruması Otomatik baud hızı tespiti Kompakt boyut
