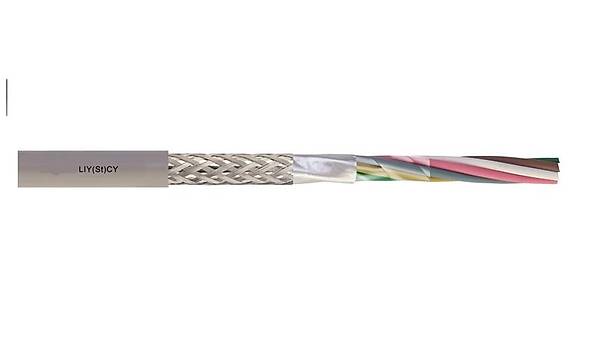

Yapı
- Çok telli kalaylı bakır iletken,
- Yarı-sert PVC damar izolasyonu,
DIN 47100?e göre renk kodlaması,
- Katlar halinde bükülü damarlar,
- Plastik lamineli alüminyum folyo ekran,
- Kalaylı bakır örgü ekran,
Kapama min.%65
- Gri PVC dış kılıf,
Uygulama
Bilgisayar sistemlerinde, elektronik kontrol ve regülasyon donanımlarında, ofis makinaları ve ölçü cihazlarında, ses frekansı sinyalleri iletiminde, özellikle küçük boyutlu ve ekranlı kablolara ihtiyaç duyulan her yerde kullanılır.
Dış elektriksel etkileri yansıtan ekranlaması ile hassas sinyal iletimini temin eder.
(EIA RS-232 ve CAD/CAM uygulamaları için.)
Teknik Bilgiler
Çalışma sıcaklığı
hareketli :- 5°C...... 70°C
sabit :-30°C..... 80°C
Bükme yarıçapı : 10 x kablo çapı
|
Elektriksel Özellikler |
(20°C) |
|
Kesit
( AWG / mm² ) |
Çalışma Voltajı
( V ) |
Test Voltajı
( V ) |
İletken Direnci
max.( Ohm/km ) |
Çalışma Akımı
max.( A ) |
Kapasite
800 Hz ( pF/m ) |
|
28 / 0,09 |
300 |
1200 |
223.0 |
0.5 |
90 |
|
26 / 0,14 |
300 |
1200 |
139.7 |
1.5 |
90 |
|
24 / 0,22 |
300 |
1200 |
85.9 |
2.5 |
100 |
|
22 / 0.34 |
300 |
1200 |
54.8 |
4.5 |
100 |
|
20 / 0.56 |
300 |
1200 |
34.1 |
6.0 |
110 |
|
İzolasyon direnci ; min. 20M x km | | ![[yenikablo.com]](https://platincdn.com/3745/img/logo.jpg?q=2912588165){kind=logo}
